مبدل حرارتی مسی خزرپول

توضیحات

تیم ما همواره در تلاش بوده است با گردآوری مطالب مفید در قسمتهای مختلف سایت تخصصی استخری خزرپول به شما عزیزان در راستای انتخاب مناسب تجهیزات کمک کند. یکی از این تجهیزات مهم ، مبدل حرارتی مسی خزرپول است.

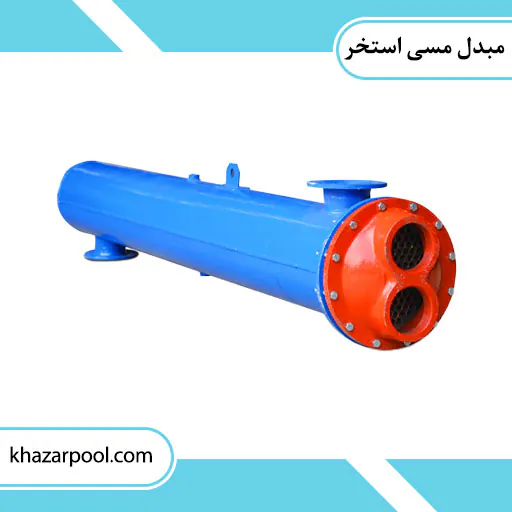

مبدل حرارتی مسی خزرپول

برای راه اندازی تاسیسات ، اجزای مرتبط با کار یکدیگر ، در کنار هم قرار میگرند. یکی از اجزای اصلی برای راه اندازی گرمایش استخر ، مبدل حرارتی  است. مبدل حرارتی با توجه به متریال ساخت و نوع آن ، دارای مدل های مختلف است . مبدل حرارتی مسی یکی از بهترین انتخاب های هر کارفرمایی میتواند باشد. اما در ادامه بررسی میکنیم که چگونه یک مبدل حرارتی مسی میتواند انتخاب مناسبی باشد.

اجزای مختلف مبدل مسی U-type

مبدل‌ها با توجه به مورد نصب میتواند اجزای مختلفی داشته باشند. طراحی این مبدل دارای پنج قسمت اصلی است :

1. لوله U شکل Tubesheet & bundle
2. پوسته shell
3. صفحه لوله Tube sheets
4. بافل‌ها baffles
5. سرپوش و نازل‌ها Headers and Nozzles

هر کدام از اجزای نام برده شده قسمتی از عملکرد یک مبدل با کیفیت را اجرا میکند. تمامی اجزا باید با مشخصات و کیفیت مناسب تولید شده باشد تا خیال شما از بابت داشتن یک مبدل خوب راحت باشد. یک مبدل با کیفیت و اجزای آن باید چه خصوصیاتی داشته باشد؟

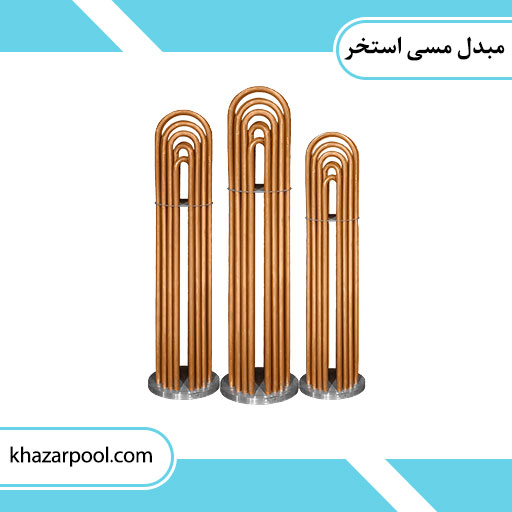

لوله U شکل مسی مبدل

مهم‌ترین بخش یک مبدل مسی مربوط به لوله مسی طراحی شده آن است. ویژگی خاص مس که همان انتقال حرارتی بالای این فلز است باعث محبوبیت مبدل مسی میشود. این ویژگی باعث میشود آب استخر با سرعت بالاتری نسبت به استیل گرم و داغ شود.

قطر خارجی و ضخامت لوله‌های مسی مبدل : عوامل مختلف میتواند در طراحی تاثیرگذار باشد. به طور معمول قطر خارجی لوله‌ها بین الی 6 الی 50 میلیمتر میتواند متغییر باشد. ضخامت لوله‌ها هم به همین ترتیب با توجه به طراحی و البته کیفیت ساخت مبدل بین 0.5 تا میلی‌متر متغیر است. البته پیشنهاد میشود ضخامت لوله مسی مبدل کمتر از 0.7 میلیمتر نباشد.

آرایش قرارگیری لوله‌ها : فرم‌های مختلف قرارگیری لوله‌ها میتواند تاثیرگذار در بازدهی مبدل باشد. ما در خزرپول از آرایش قرارگیری به شکل U برای ساخت این مبدلها استفاده میکنیم.

پوسته مبدل

پوسته مبدل که معمولا از جنس آهن است ، محفظه‌ای است که آب داغ موتورخانه به این محفظه هدایت میشود و در ارتباط با لوله‌های مسی باعث گرمایش آب استخر و مصرفی میشود. پوسته مبدل میتواند از جنس آهن ، گالوانیزه و استیل باشد.

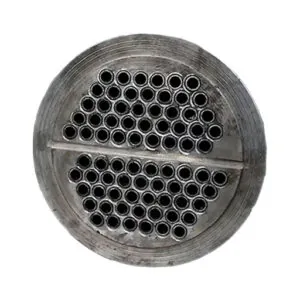

صفحه قرارگیری لوله

لوله‌های مسی مبدل بر روی صفحه‌ای قرار گرفته و جوش میخورند. مانند تصویر.

بافل‌های مبدل

به منظور هدایت جریان سیالات و البته کند کردن سرعت حرکت سیال در مبدل ، از صفحه‌های فلزی در این مبدلها که به نام بافل استفاده میشود. قرارگیری بافل در مبدل مسی خزرپول باعث افزایش راندمان مبدل میشود.

سرپوش و نازلها

در نهایت صفحه‌ی لوله‌ها به سرپوش مبدل که دارای نازل (بوشن) های رفت و برگشت است متصل میشود. بر روی پوسته مبدل نیز این نازلها برای رفت و برگشت آب داغ موتورخانه نصب میشود.

کاربرد مبدل و کویل مسی

حالا که با اجزای مختلف مبدل مسی آشنا شدید بهتر است با کاربردهای مختلف این محصول آشنا شوید. مبدل مسی در صورتی که قسمت پوسته آن حذف شود ، با نام کویل یا کوئل مسی شناخته میشود.

مبدل مسی در موتورخانه‌های خانگی : از مبدل و کویل مسی در موتورخانه‌های خانگی جهت تامین آب گرم مصرفی و استخر مورد استفاده قرار میگیرید. برای تامین آب گرم مصرفی میتوان از یک مبدل و یا یک منبع کوئلدار مسی استفاده کرد.
